Інструкція з монтажу цокольних профілів

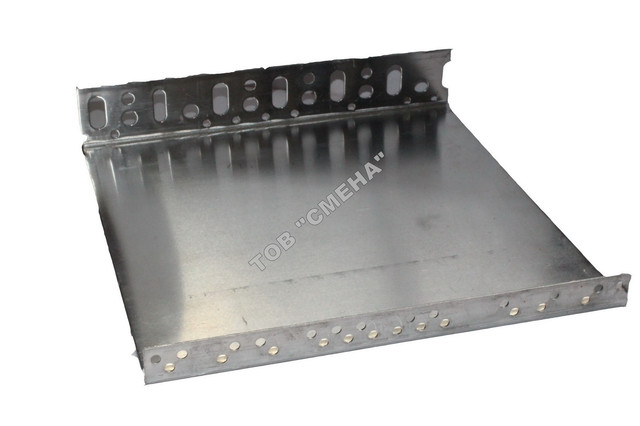

Профіль Цокольний алюмінієвий з капельником

 Профіль 53 – довжина 2м, глибина 53мм (під 50мм утеплювач), товщина 0.6 мм

Профіль 103 – довжина 2м, глибина 103мм (під 100мм утеплювач), товщина 0.8 мм

Профіль 123 – довжина 2м, глибина 123мм (під 120мм утеплювач), товщина 0.8 мм

Профіль 153 – довжина 2м, глибина 153мм (під 150мм утеплювач), товщина 0.8 мм

Цокольний профіль LO з капельником для рівного укладання теплоізоляційних плит в контактній системі утеплення

Матеріал:

• природний легований алюміній

Застосування - переваги:

• рівна укладання ізоляційного матеріалу

• високоякісна обробка і закриття системи з точки зору конструкції і зовнішнього вигляду

• захист системи від механічного пошкодження

• відведення дощової води з системи, запобігання попадання вологи

під ізоляційний матеріал

Керівництво по монтажу:

Цокольный  профиль LO  прикладывают  к  стене,  выравнивают  с помощью  уровня  и  обозначают  места,  в  которых  просверливают отверстия  для  шпонок.  Отверстия  в  пустотелых  кирпичах  просверливают без надавливания, чтобы не разбить внутренние перегородки кирпича, иначе шпонка не будет держаться в кладке. Забивные шпонки, лучше всего с грибообразной головкой должны находиться на расстоянии около 30 – 50 см. Шпонку вставляют через отверстие в профиле в заранее просверленную дырку в кладке, которая должна быть достаточно глубокой и чистой. Профиль фиксируют, забив в шпонку стальной шуруп. Щоб запобігти деформації профілю із-за шорсткості кладки, для монтажу застосовують компенсатори.

Кутовий цокольний профіль готують таким чином, що посередині роблять надріз з кожної сторони під кутом 45°, відламують надрізану частину, що має форму прямокутного трикутника, і профіль згинають під потрібним кутом.
